Konversi 99 Persen Masih Kurang: Polimerisasi Step-Growth dan Persamaan Carothers

Mekanisme step-growth: tidak ada rantai yang selesai lebih dahulu

Pada polimerisasi step-growth, monomer bereaksi dengan monomer menjadi dimer, dimer bereaksi lagi menjadi trimer, lalu oligomer, dan seterusnya. Seluruh ukuran rantai tumbuh bersamaan, selangkah demi selangkah, karena setiap molekul yang memiliki gugus ujung reaktif dapat bereaksi dengan molekul mana pun [1]. Hal ini berbeda secara mendasar dengan chain-growth, yang rantainya langsung panjang sejak awal karena satu pusat aktif mengonsumsi monomer satu per satu dengan cepat.

Konsekuensi mekanismenya tegas: selama masih banyak gugus ujung yang belum bereaksi, isi reaktor didominasi oleh rantai pendek. Rantai panjang hanya lahir apabila hampir seluruh gugus fungsi sudah bereaksi. Wallace Carothers merumuskan hubungan ini ketika mengembangkan nylon, dan rumusan tersebut sampai sekarang menjadi cara membaca setiap data step-growth [1][2].

Persamaan Carothers: kurva yang meledak di dekat 100 persen

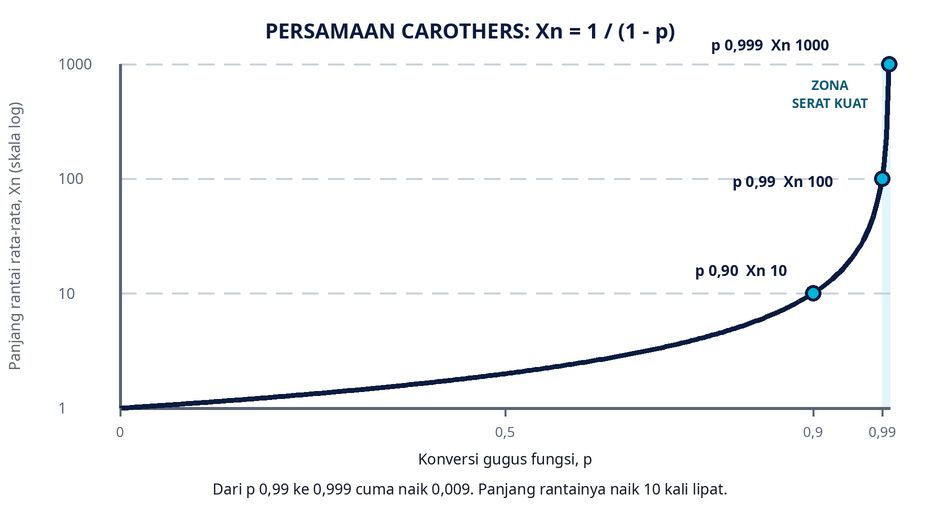

Definisikan p sebagai fraksi gugus fungsi yang sudah bereaksi, dan Xn sebagai panjang rantai rata-rata dalam satuan monomer. Penurunan Carothers sederhana dan elegan: jumlah molekul menyusut persis sebanding dengan gugus yang bereaksi, sehingga Xn = 1/(1 − p) [1]. Persamaan ini terlihat jinak sampai dibaca sebagai tabel. Pada p 0,50, Xn baru 2. Pada p 0,90, yang terdengar tinggi, Xn baru 10. Pada p 0,99, Xn 100. Pada p 0,999, Xn 1.000.

Kurva tersebut sebaiknya dibaca sebagai tanjakan yang meledak di ujung: dari p 0,90 ke 0,99 rantai naik sepuluh kali, dan dari 0,99 ke 0,999 naik sepuluh kali lagi. Artinya separuh perjalanan menuju rantai panjang ditempuh pada 1 persen terakhir, dan sembilan per sepuluh sisanya pada 0,1 persen terakhir. Konversi 90 persen itu baru oligomer. Serat nylon yang kuat membutuhkan Xn di atas 100, sehingga konversi wajib melewati 99 persen, dan target kerja insinyur polimer selalu di atas 99,5 persen [1][3]. Xn ini adalah rata-rata jumlah; berat molekul tinggal mengalikannya dengan massa satuan ulang, dan pada konversi tinggi distribusi berat molekulnya melebar mendekati nisbah rata-rata berat terhadap rata-rata jumlah sebesar 2 [2].

Contoh nyata: nylon-6,6 dan air yang harus dibuang secara paksa

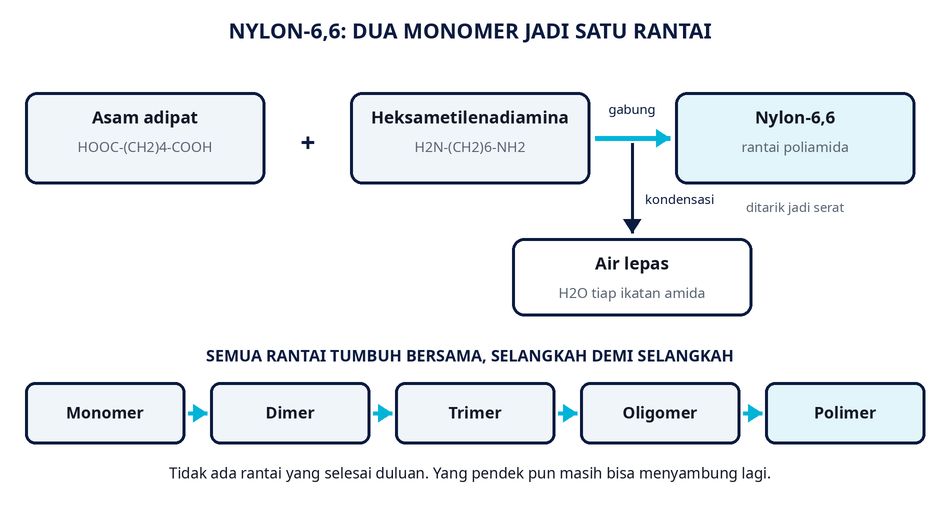

Nylon-6,6 lahir dari asam adipat dan heksametilenadiamina; angka 6,6 artinya dua monomernya masing-masing membawa enam atom karbon. Setiap ikatan amida yang terbentuk melepas satu molekul air. Karena air ikut menentukan kesetimbangan reaksi, air ini tidak boleh dibiarkan tinggal di dalam reaktor: keberadaannya menggeser kesetimbangan kembali ke arah monomer dan memasang batas pada p yang dapat dicapai [1].

Pada produksi nylon-6,6, larutan garam nylon dipanaskan sekitar 260 sampai 280°C dan uap air yang lahir dari kondensasi terus disedot keluar. Menyedot air menggeser kesetimbangan ke arah polimer sesuai prinsip Le Chatelier; tanpa itu, konversi terhenti dan rantai tidak pernah panjang. Lelehan polimer yang terbentuk lalu didinginkan dan dipotong menjadi pelet sebelum ditarik menjadi serat. Dengan demikian persen terakhir yang tajam itu dikejar dengan cara yang sangat fisik, yaitu membuang produk sampingnya secara paksa dan terus-menerus sampai kesetimbangan menyerah.

Musuh kedua: rasio monomer yang meleset memasang plafon

Konversi bukan satu-satunya penentu. Apabila satu monomer berlebih, ujung rantai kehabisan pasangan dan berhenti tumbuh walaupun reaksi berjalan tuntas. Carothers menggeneralisasi persamaannya untuk rasio stoikiometri r (perbandingan gugus fungsi kedua monomer, selalu ≤ 1): Xn = (1 + r)/(1 + r − 2rp). Pada reaksi tuntas (p = 1), persamaan itu menyusut menjadi plafon Xn = (1 + r)/(1 − r) [1][2].

Angka plafonnya tidak kalah tegas. Rasio tepat 1 banding 1 membiarkan plafon ditentukan oleh konversi, Xn 100 sampai 1.000. Selisih 1 persen saja memasang plafon Xn berhenti di 199 walaupun reaksi tuntas. Selisih 10 persen, plafonnya hanya 19, bukan serat kuat melainkan oligomer. Karena itu industri mengunci rasio melalui garam nylon sejak awal: kedua monomer digabungkan menjadi garam 1 banding 1 yang dimurnikan sebelum dipolimerisasi, sehingga stoikiometri tidak bergantung pada ketelitian penimbangan di reaktor [1]. Ketidakmurnian monofungsional bekerja dengan cara yang sama, menutup ujung rantai satu per satu, dan karena itu kemurnian monomer dijaga sama ketatnya dengan rasio.

Kesimpulannya

Pada polimerisasi step-growth, persen terakhir adalah segalanya: kurva Carothers memastikan rantai panjang hanya lahir di wilayah konversi di atas 99 persen, dan plafon stoikiometri memastikan ia juga hanya lahir apabila rasio monomer dijaga dengan disiplin yang sama. Dua musuh tersebut, yaitu air kondensasi yang harus dibuang secara paksa dan rasio yang tidak boleh meleset, adalah alasan insinyur polimer membaca konversi dengan cara yang sama sekali berbeda dari insinyur reaksi biasa. Artikel ini layak disimpan sebagai pegangan setiap kali menilai data polimerisasi, dan sebagai bahan perbandingan mana yang lebih sulit di pabrik, mengejar konversi 99,9 persen atau menjaga rasio monomer tetap tepat.
