Semakin Besar Reflux, Semakin Murni? Bedah Reflux Optimum Kolom Distilasi

Reflux dan plafon kemurnian yang ditentukan kesetimbangan

Reflux adalah cairan hasil kondensasi produk atas yang dipompa kembali ke dalam kolom. Cairan ini turun tray demi tray sambil mencuci uap yang naik, sehingga uap semakin miskin komponen berat dan produk atas semakin murni. Rasio reflux R didefinisikan sebagai laju cairan yang dikembalikan dibagi laju produk atas yang diambil, R = L/D. Menaikkan R memang memperkuat pencucian ini, dan pada awalnya kemurnian naik tajam [1].

Namun kenaikan itu tidak linear selamanya. Kemurnian dibatasi oleh data kesetimbangan uap-cair campuran itu sendiri, bukan oleh seberapa besar pompa reflux bekerja. Kurva kemurnian terhadap reflux naik curam di awal lalu mendatar; lewat titik tertentu, menambah reflux nyaris tidak mengubah komposisi produk. Pada wilayah mendatar inilah pabrik membayar energi untuk sesuatu yang secara termodinamika sudah tidak dapat dibeli lagi [2].

Rmin, batas fisika yang tidak bisa ditawar DCS

Untuk setiap target pemisahan ada reflux minimum, disingkat Rmin, yaitu reflux terkecil yang secara teori masih mampu mencapai kemurnian yang diminta. Pada kondisi Rmin, kolom membutuhkan jumlah tray tak hingga karena di satu titik di dalam kolom komposisi uap dan cairan berhenti berubah, daerah yang dikenal sebagai titik jepit atau pinch [1]. Di bawah Rmin, target kemurnian mustahil dicapai berapapun banyaknya tray yang dipasang.

Rmin bukan angka operasi dan bukan setting yang dapat diatur operator. Ia dihitung dari data kesetimbangan, antara lain lewat metode Underwood untuk campuran multikomponen dan konstruksi McCabe-Thiele untuk sistem biner [3]. Statusnya adalah batas fisika: berguna sebagai jangkar perhitungan desain, berbahaya apabila diperlakukan sebagai target operasi harian.

Garis operasi menunjukkan harga setiap kenaikan reflux

Hubungan antara reflux dan kerja kolom terlihat pada garis operasi seksi rektifikasi, y = [R/(R+1)]x + xD/(R+1), yang menghubungkan komposisi uap dan cairan antar tray [1]. Menaikkan R menggeser garis operasi mendekati garis diagonal, artinya setiap tray bekerja lebih efektif dan jumlah tray yang dibutuhkan berkurang. Harga yang dibayar muncul di neraca energi: cairan yang dikembalikan harus diuapkan lagi, sehingga beban reboiler dan kondenser naik sebanding dengan lalu lintas internal kolom.

Di sinilah duel ekonominya terjadi. Reflux kecil berarti kolom tinggi dengan banyak tray, modal awal besar tetapi steam hemat. Reflux besar berarti kolom pendek, tetapi tagihan steam membengkak setiap jam operasi. Total biaya tahunan membentuk kurva berbentuk U, dan titik minimumnya pada praktik industri umumnya berada di sekitar 1,2 sampai 1,5 kali Rmin [2]. Titik itu yang disebut reflux optimum: bukan yang paling murni, melainkan yang paling murah untuk kemurnian yang diminta.

Manifestasi reflux berlebih di lapangan

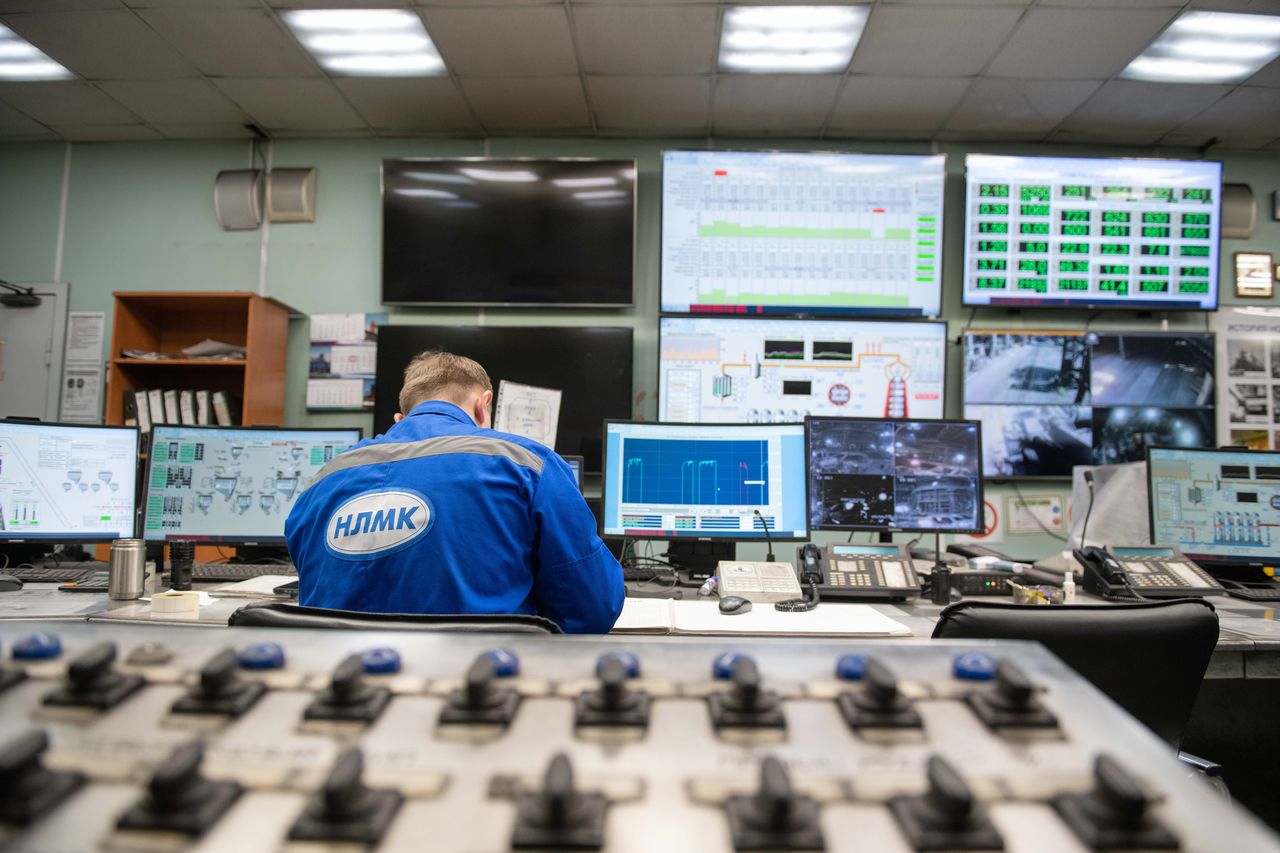

Operator sebenarnya dapat membaca reflux yang telah melewati optimum dari gejala di panel. Beban reboiler sudah mencapai batas tinggi, tetapi hasil lab produk atas stagnan tidak membaik. Gejala lain adalah kolom banjir atau flooding: cairan yang turun tertahan uap yang naik, beda tekanan kolom melonjak, dan tray kehilangan efektivitasnya. Kondisi sebaliknya, cairan yang merembes turun tanpa kontak yang cukup, dikenal sebagai weeping dan sama merusaknya bagi pemisahan [3].

Karena itu aturan lapangannya tegas. Sebelum menyentuh reflux, periksa tiga hal: apakah target kemurnian sebenarnya sudah tercapai, apakah beban reboiler masih jauh dari batas desain atau sudah mencapai batas, dan apakah kolom sedang normal atau menunjukkan tanda flooding dan weeping. Menaikkan reflux saat kolom sedang banjir justru memperparah keadaan, karena lalu lintas cairan internal yang sudah berlebihan ditambah lagi [2]. Diagnosis harus mendahului penyesuaian.

Steam adalah biaya yang menguap

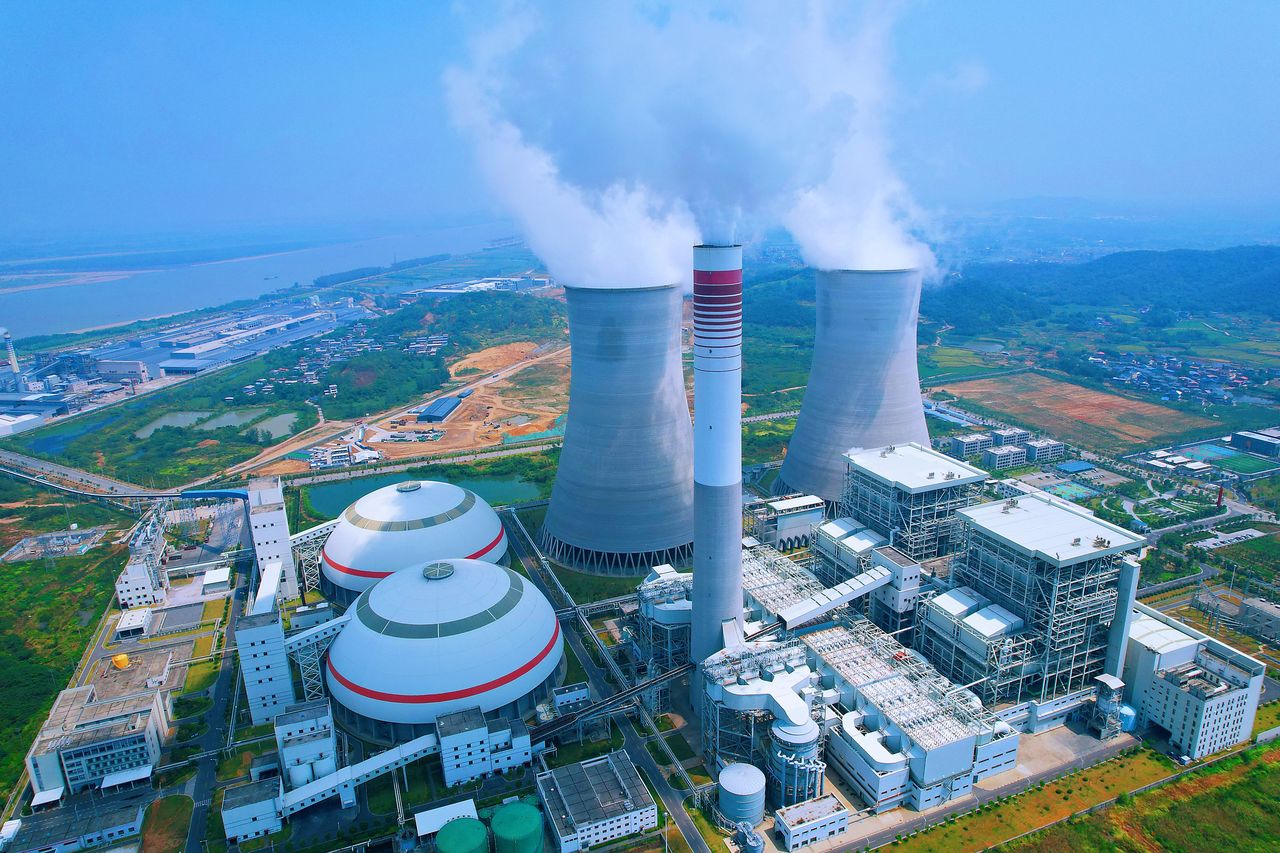

Setiap kenaikan reflux menaikkan beban reboiler satu paket. Reboiler digerakkan steam, dan steam diproduksi boiler dengan membakar gas atau batubara yang dibeli pabrik. Kolom yang dijalankan pada dua kali reflux optimum dapat memboroskan steam puluhan persen tanpa menghasilkan produk yang lebih baik. Kerugiannya tidak muncul sebagai alarm, melainkan sebagai tagihan utilitas yang diam-diam membengkak bulan demi bulan [4].

Inilah alasan konsep ini penting jauh melampaui ruang kelas. Reflux adalah titik temu termodinamika dan ekonomi proses: kesetimbangan menentukan apa yang mungkin, kurva biaya menentukan apa yang layak. Insinyur yang baik tidak bertanya seberapa besar reflux bisa dipasang, melainkan seberapa kecil reflux yang masih memenuhi janji kemurnian produk.

Kesimpulannya

Pelajaran dari reflux berlaku umum di pabrik: menambah selalu terasa aman, padahal yang benar adalah cukup. Reflux optimum lahir dari perpotongan batas fisika Rmin dan kurva biaya, dan operator yang memahaminya tidak akan membakar steam untuk kemurnian yang tidak pernah dijanjikan oleh kesetimbangan. Perpotongan kedua pertimbangan itu pula yang menentukan perilaku kolom apabila didorong melampaui kapasitasnya, sebagaimana terlihat pada fenomena flooding.
